Der HDG FK
Hybridkessel - Scheitholz und Pellts
Vielseitig und Kompakt

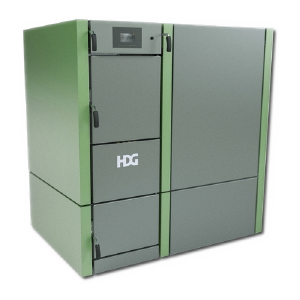

Die HDG Scheitholz/Pellet-Kombination besteht aus dem Holzvergaserkessel HDG F und der Pelleteinheit HDG FK Hybrid. Dadurch werden die Vorteile eines modernen Scheitholzkessels mit dem Komfort einer automatischen Pelletheizung vereint. Die Zuführung der Pellets erfolgt wahlweise manuell oder mittels automatischen Pellet-Saugsystem. In dieser Variante ist nach vorheriger Prüfung auch der Spitzenlastbetrieb möglich.
Bedienung und Wartung
Die Bedienung des HDG FK-Hybridkessels erfolgt komplett von vorne. Hier befinden sich die großen Türen, die Bedienelemente der Control Touch-Regelung und die Betätigung der Rauchgasklappe sowie der Wärmetauscherreinigung. Alle Reinigungsöffnungen sind groß dimensioniert und ohne Demontage von Verkleidungsteilen zugänglich. Das notwendige Reinigungswerkzeug ist im Lieferumfang enthalten. Die Pelleteinheit befindet sich immer auf der rechten Seite des Scheitholzkessel. Dadurch befindet sich der Pellet-Vorratsbehälter an der Vorderseite der Scheitholz/Pellet-Kombination und ist damit gut zugänglich für den Betreiber.

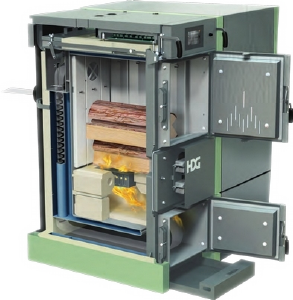

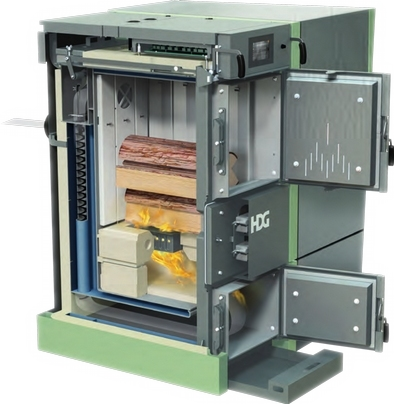

Der Scheitholzfüllraum - groß und bequem
Für eine lange Lebensdauer sorgt der komplett mit auswechselbaren Paneelen ausgestattete, große Füllraum (155 Liter beim HDG F-20/30, 205 Liter beim HDG F-40/50). Diese schützen das Kesselblech sowohl von den hohen Temperaturen der Verbrennung als auch vor Verschmutzung. Beim Nachlegen werden die Rauchgase über die Rauchgasklappe abgesaugt und gelangen so nicht in den Heizraum.

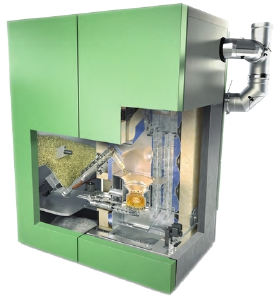

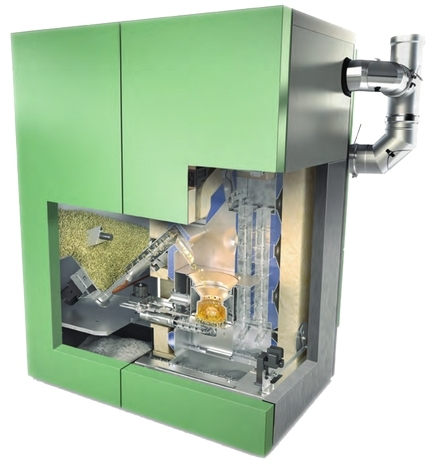

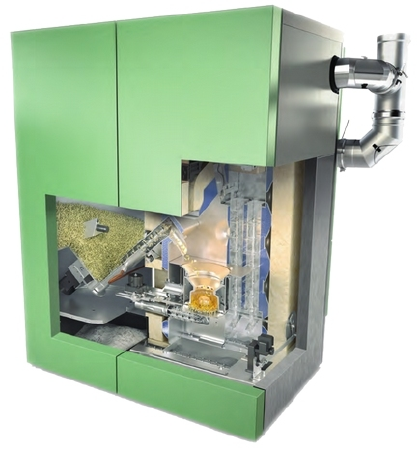

Der Pellet-Vorratsbehälter dient als „Zwischenlager“ für die Pellets, bevor sie in den eigentlichen Kessel gelangen. Der Vorratsbehälter hat ein Fassungsvermögen von ca. 107 kg und kann manuell, beispielsweise mit Sackware, befüllt werden. Alternativ dazu kann die Befüllung auch automatisch erfolgen. In diesem Fall werden die Pellets bei Bedarf mittels Saugturbine vom Pellet-Lagerraum in den Vorratsbehälter gesaugt.
Einzigartiges Reinigungsprinzip
Die Abreinigung des HDG F-Kessels ist eine saubere Sache: durch Ziehen am frontseitig angebrachten Hebel werden die Reinigungsturbulatoren bewegt und damit die Wärmetauscherflächen gereinigt, wodurch eine optimale Wärmeübertragung erreicht wird. Optional kann die Abreinigung auch durch einen Motor über die neue Touch-Steuerung automatisiert werden. Optional ist die HDG Anzündautomatik verfügbar. Dies macht das Holzheizen noch komfortabler, da der Füllschachtinhalt bedarfsgerecht und selbsttätig gezündet wird. Auf Seiten des Pelletmoduls funktioniert die Abreinigung sowie die Ascheaustragung in den externen Aschebehälter standardmäßig komplett automatisch.
Vorteile der Kombination
Durch den wechselweisen Betrieb entweder mit Scheitholz oder mit Pellets können die beiden Rauchrohranschlüsse auf einen Kamin vereint werden, ohne auf den Vorteil der für den jeweiligen Brennstoff optimierten Brennkammer verzichten zu müssen.
Technische Daten
-
Scheitholzkessel
Nennwärmeleistung : 20/30 u. 40/50 kW Wasserinhalt : 125 bzw. 180 Liter Füllschachttiefe : 570 mm Füllschachtvolumen : 155 bzw. 205 Liter Wirkungsgrad : 93 % -
Pelletkessel
Nennwärmeleistung : 15/26 kW Wasserinhalt : 39/47 Liter Wirkungsgrad : 93 % -
Abmessungen FK 20/15, FK 30/15, FK 30/26
Höhe : 1590 mm Höhe mit Pellet-Saugsystem : 1720 mm Breite : 1490 mm Tiefe : 1460 mm -
Abmessungen FK 40/26, FK 50/26
Höhe : 1650 mm Höhe mit Pellet-Saugsystem : 1730 mm Breite : 1590 mm Tiefe : 1510 mm -
elektr. Daten Scheitholzkessel
Spannung : 230 V Frequenz : 50 Hz Vorsicherung : 10 A elektr. Leistungsaufnahme : 63/78/85 W -
elektr. Daten Pelletkessel
Spannung : 230 V Frequenz : 50 Hz Vorsicherung : 16 A elektr. Leistungsaufnahme : 33/48 W -
Kamindaten
Rauchrohrdurchmesser Scheitholzkessel : 150 mm Rauchrohrdurchmesser Pelletkessel : 130 mm Rauchrohrdurchmesser gemeinsam : 150 mm -
Anforderungen
Puffervolumen : 2500 Liter
Vorteile
- Pellets- Scheitholzkombination
- Platzsparende Bauweise, eine Verkleidung 2 Kessel
